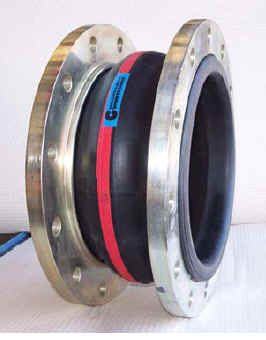

Flenset Gummikompensator T-55 04-008-002

Model 55 er en lav korrugert belgkompensator med gode lyddempende egenskaper for struktur- og væskebåren støy. Den kan oppta store bevegelser, spesielt i angulært plan.

Konstruksjon:
Lavkorrugert gummibelg med forsterkningsmateriale og integrert gummiprofil som passer pakkflaten på svivelflenser. (Selvtettende uten ekstra pakninger)



Belg
Fargekode

Innvendig
gummi

Forsterknings
materiale

Utvendig
gummi

Tillatte driftsdata
Bar/ °C

elektrisk
Motstand

Hardhet
Shore A

Rød Stål

EPDM

Stål

EPDM

16/ 70

10 /100

6 /110

7*102Ω

60

Rød

IIR

Nylon

EPDM

16 /50

12 /70

10/ 90

7*102Ω

55

Gul

NBR

Nylon

CR

16 /50

12/70

10 /80

5*10³Ω

60

ND

BL
mm

Belg

Flens PN10

         Bevegelseopptak

 Vekt
- Areal
Cm2		 YtterDia - Ø Hull Ant. Bolter Fl Tykk +Aksielt
mm		 -Aksielt
mm		 Lateral mm Ang.

32

125

81

17

140

100

18

4

 16

30

30

30

35

3,3

40

125

86

18

150

110

18

4

 16

30

30

30

35

3,6

50

125

96

32

165

125

18

4

 16

30

30

30

30

5

65

125

110

53

185

145

18

4

 16

30

30

30

10

6

80

150

122

85

200

160

18

8

 18

30

30

30

10

6,9

100

150

142

128

220

180

18

8

 18

30

30

30

10

8,4

125

150

170

187

250

210

18

8

 18

30

30

30

10

10,9

150

150

196

259

285

240

23

8

 20

30

30

30

10

14,1

200

175

256

409

340

295

20

8

 20

15

40

20

10

17,3

250

175

306

599

395

350

23

12

 20

15

40

20

10

18,9

300

200

410

822

445

400

23

12

 20

30

40

30

10

22,3

350

200

470

1080

505

460

22

16

 20

15

40

20

10

40

400

200

480

1379

565

515

26

16

 25

30

50

30

8

46,9

450

250

545

1801

565

515

26

16

 25

20

40

30

6

46,9

500

250

595

2038

670

620

26

20

 30

20

40

30

6

55,8

600

250

695

3310

780

725

30

20

 30

20

40

30

6

68,7

13.12.2005
