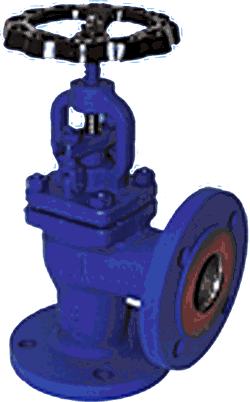

| Vinkel Stengeventiler flenset : | 02-005-001 |
Seigjernsventiler sertifisert i henhold til overbord og bunnventiler
Leverst med fast og løs kjegle (N.R)
Dimensjoner fra ND15 til ND250
Anbefalt bruksområde:
Standard ventil, for bruk til vann, sjøvann, olje mm. For temperaturer under 225°C.
Ofte brukt som sjø-inntaks/overbord ventil m/klassesertifikat Tilbakeslagsventil med stengbar tilbakeslagsfunksjon.
Ari Stobu Seteventil.pdf
Materialer GG-25
Hus/Body : Støpejern/Cast Iron
Sete/Seat <200:
CuSn5ZnPb(2.1096.03)
Setel/seat..>200: CuA1 I OM
(2.0975.03)
Spindel/stem CuSn 8 (2.1030) PolertlPolished
Kjegle/cone: <200:... CuSn5ZnPb(2.1096.03) Kjegle/Cone..>200:...
CuA1 10Ni (2.0975.03)
Materialer GGG.40.3
Hus/Body : Seigjern/Ductile Iron
Sete/Seat <200:
CuSn5ZnPb(2.1096.03)
Setel/seat..>200: CuA1 I OM
(2.0975.03)Spindel/stem CuSn 8 (2.1030) PolertlPolished
Kjegle/cone: <200:... CuSn5ZnPb(2.1096.03) Kjegle/Cone..>200:...
CuA1 10Ni (2.0975.03)
Materialer GS-C25
Hus/Body : Støpestål/Cast steel

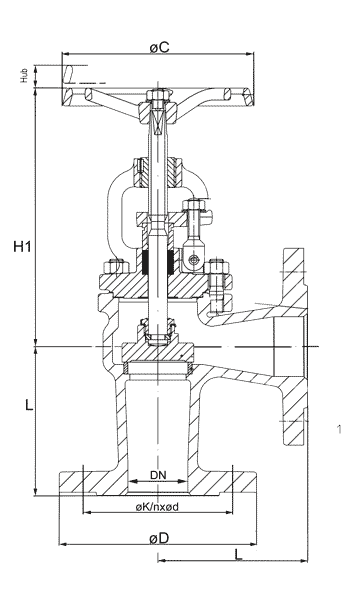

Støpejern GG-25 & Seigjern GGG-40.3 PN16/10 Måltabell
| Dim.DN | L m m. |
H1 m m. |
Slag m m. |
Dia ratt øC mm |
øD m m. |
øK M m. |
nxød x hull |
k(vs) Str verdi |
PN BAR |
Vekt Kg |
| DN 15 | 90 | 150 | 9 | 120 | 95 | 65 | 4x14 | 5,2 | 16 | 3,9 |
| DN 20 | 95 | 150 | 9 | 120 | 105 | 75 | 4x14 | 9,2 | 16 | 4,5 |
| DN 25 | 100 | 165 | 13 | 140 | 115 | 85 | 4x14 | 15 | 16 | 5,5 |
| DN 32 | 105 | 165 | 16 | 140 | 140 | 100 | 4x18 | 24 | 16 | 6,6 |
| DN 40 | 115 | 200 | 21 | 160 | 150 | 110 | 4x18 | 37 | 16 | 9,1 |
| DN 50 | 125 | 210 | 19 | 160 | 165 | 125 | 4x18 | 58 | 16 | 11,5 |
| DN 65 | 145 | 235 | 28 | 180 | 185 | 145 | 4x18 | 96 | 16 | 17,1 |
| DN 80 | 155 | 265 | 32 | 200 | 200 | 160 | 8x18 | 150 | 16 | 22,4 |
| DN 100 | 175 | 300 | 36 | 225 | 220 | 180 | 8x18 | 235 | 16 | 32 |
| DN 125 | 200 | 335 | 52 | 250 | 250 | 210 | 8x18 | 360 | 16 | 46 |
| DN 150 | 225 | 410 | 56 | 300 | 285 | 240 | 8x22 | 510 | 16 | 67 |
| DN 200 | 275 | 515 | 73 | 400 | 340 | 295 | 8x22 | 905 | 10 | 126 |
| DN 250 | 325 | 610 | 80 | 520 | 405 | 350 | 12x22 | 1430 | 10 | 184 |
| StøpeStål GS-C25 PN40 Måltabell | ||||||||||
| Dim.DN | L m m. |
H1 m m. |
Slag m m. |
Dia ratt oC mm |
øD m m. |
øK M m. |
nxød x hull |
k(vs) Str verdi |
PN BAR |
Vekt Kg |
| DN 15 | 90 | 150 | 19 | 140 | 95 | 65 | 4x14 | 4,2 | 40 | 5,6 |
| DN 20 | 95 | 150 | 19 | 140 | 105 | 75 | 4x14 | 7,4 | 40 | 7,6 |
| DN 25 | 100 | 165 | 29 | 160 | 115 | 85 | 4x14 | 12 | 40 | 7,9 |
| DN 32 | 105 | 165 | 29 | 160 | 140 | 100 | 4x18 | 19 | 40 | 8,9 |
| DN 40 | 115 | 200 | 36 | 180 | 150 | 110 | 4x18 | 31 | 40 | 13,4 |
| DN 50 | 125 | 210 | 32 | 180 | 165 | 125 | 4x18 | 47 | 40 | 14,4 |
| DN 65 | 145 | 235 | 42 | 180 | 185 | 145 | 8x18 | 77 | 40 | 23,9 |
| DN 80 | 155 | 265 | 46 | 200 | 200 | 160 | 8x18 | 120 | 40 | 28,9 |
| DN 100 | 175 | 300 | 46 | 250 | 235 | 190 | 8x22 | 188 | 40 | 44 |
| DN 125 | 200 | 335 | 54 | 250 | 270 | 220 | 8x26 | 288 | 40 | 59 |
| DN 150 | 225 | 410 | 61 | 300 | 300 | 250 | 8x26 | 410 | 40 | 85 |
 |
