Galvanisert løsflenser DIN2642 PN10

01-069-001

 Benyttes i sammenheng med sveisekrager

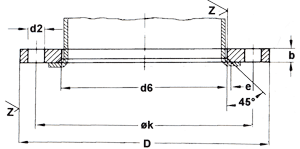

DIM ND Rør Dim D(mm) d6(mm) b(mm) k(mm) e(mm) Ant. Gjenger d2 Vekt
20 25,0 105 28 14 75 3 4 M12 14 0,80
25 30 115 33 16 85 4       1,1
32 38 140 42 16 100 4 4 M16 18 1,6
40 44,5 150 50   110         1,86
50 57 165 62   125 5       2,20
65 76,1 185 81 18 145         2,62
80 88,9 200 94   160   8     3,3
100 108 220 113   180         3,7
125 133 250 138   210         4,5
150 159,0 285 164 18 240 5 8 M20 22 5,6
200 219,0 340 225 20 295         7,5
250 267,0 395 273 22 350   12     10,3
300 323,9 445 329 26 400 7       14
